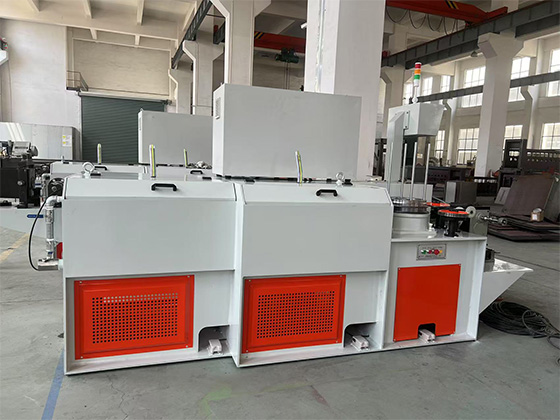

彈簧線水箱拉絲機

特點：適宜拉拔材料：鋼絲（高碳，中碳，低碳絲，不銹鋼絲，預應力鋼絲，胎圈鋼絲，膠管鋼絲，彈簧鋼絲，簾線鋼絲等）；
結構緊湊，占地面積小，拉拔密集度高，可以進行高速拉拔；
因拉拔過程是在冷卻潤滑液

零售價

元

市場價

0.0

元

瀏覽量:

產品編號

數量

庫存:

所屬分類

返回列表



客戶案例服務網絡

生產規范

[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[產品參數, 參數]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

主要技術參數

特點：

適宜拉拔材料：鋼絲（高碳，中碳，低碳絲，不銹鋼絲，預應力鋼絲，胎圈鋼絲，膠管鋼絲，彈簧鋼絲，簾線鋼絲等）；
結構緊湊，占地面積小，拉拔密集度高，可以進行高速拉拔；
因拉拔過程是在冷卻潤滑液中進行，鋼絲的冷卻及潤滑條件很好，質量得到保證；
采用交流變頻控制技術、 PLC 程序控制、屏幕顯示，自動化程度高；
恒張力拉拔，噪音低，效率高；
放線帶有亂絲無絲雙重保護，可自動停車；

適配的放線機：工字輪放線，上抽式放線；
適配的收線機：工字輪收線，象鼻式收線，散框收線

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

Wet wire drawing machine parameters
Product model	CL-27D	CL-24D	CL-22D	CL-20D	CL-17D	CL-17D	CL-15D	CL-11D
Cone number	6Groups	4 groups	4 groups	4 groups	4 groups	4 groups	4 groups	4 groups
Drawing pass	27	24	22	21	17	17	15	11
Control system	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	Variable frequency control
Inlet wire diameter	ф0.60-ф1.05mm	ф0.25-ф0.1mm	ф1.2-4ф0.8mm	ф0.8-ф0.6mm	ф0.7-ф0.4mm	ф0.4-ф0.2mm	ф2.0-ф1.6mm	ф2.2-ф1.8mm
Outlet wire diameter	ф0.06-ф0.18mm	ф0.06-ф0.03mm	ф0.4-4ф0.2mm	ф0.2-ф0.12mm	ф0.25-ф0.1mm	ф0.1-ф0.05mm	ф1.0-ф0.5mm	ф0.8-ф0.5mm
Drawing speed	20m/s（Max）	800m/min	600m/min	800m/min	800m/min	800m/min	200m/min	500m/min
Main motor power	11KW-15KW	2.2KW-7.5KW	7.5KW-15KW	4KW-15KW	4KW-15KW	2.2KW-11KW	11KW-18.5KW	15KW-22KW
Spooler power	4KW	1.5KW	1.5KW	1.5KW	1.5KW	1.5KW	1.5KW	2.2KW
Take-up spool spec	BS200, NTC210
Transmission method	Synchronous wheel,synchrono us belt,flat belt	Flat belt pulley,flat belt	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchrono us belt,flat belt	Flat belt pulley,flat belt	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchrono us belt,flat belt
Lubrication mehtod		Spraying type	Mold,full immersion cone	Mold,full immersion cone	Mold,full immersion cone	Spraying type	Mold,full immersion cone	Mold,full immersion cone
Outline dimension（mm）	2600x1450x1800 （LxWxH）	2200x1750x850	2300x1150x2000	2350x900x2000	2000x1150x2000	1900x1750x850	2700x1150x2000	2600x1250x2000

Wet wire drawing machine parameters
Product model	CL-23D-380	CL-300	CL-400	CL-200	CL-250
Cone number	4 groups	4 groups	4 groups	4 groups	4 groups
Drawing pass	23	15-17	15	15-23	15-22
Control system	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control	PLC Variable frequency control
Inlet wire diameter	ф2.0-ф3.5mm	ф1.5-ф2.5mm	ф2.5-ф3.8mm	ф0.6-ф1.2mm	ф1.0-ф1.6mm
Outlet wire diameter	ф0.4-ф0.8mm	ф0.5-ф0.8mm	ф0.8-ф1.4mm	ф0.2-ф0.3mm	ф0.3-ф0.5mm
Max. Drawing speed	l000m/min	720m/min	300m/min	900m/min	900m/min
Main motor power	37KW-55KW	22KW-37KW	37KW-55KW	7.5KW-15KW	11KW-30KW
Take-up spool spec	SG630, SG760 （Optional）	SG400, SG630, SG760 （Optional）	SG630, SG800 （Optional）	SG400, SG630 （Optional）	SG630, SG760 （Optional）
Transmission method	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchronou s belt,flat belt	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchrono us belt,flat belt	Synchronous wheel,synchrono us belt,flat belt
Lubrication mehtod	full immersion cone	full immersion cone	full immersion cone	full immersion cone	full immersion cone
Outline dimension（mm）	3700x1465x2475	2470x1200x1800	2470x1200x1800	2350x1100x1800	2350x1100x1800
